TV-Light - Fehler auf der Elektor Platine


Fehler 1: Pin 20/19 an Scart-Buchse sind vertauscht

Auswirkung: Der Farbwechsel nach dem Einschalten funktioniert, nach Betätigen der Mode-Taste bleibt das TV-Light jedoch mit roter Beleuchtung stehen, da das Video-Sync Signal nicht korrekt an der Scartbuchse angeschlossen ist.

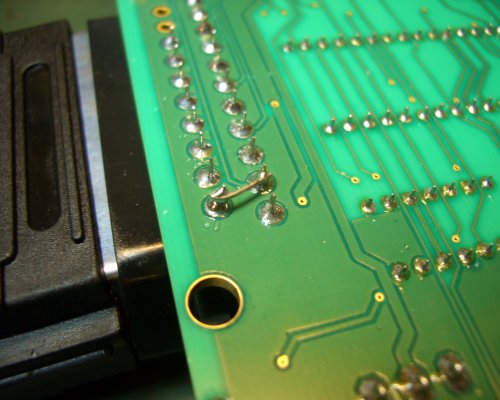

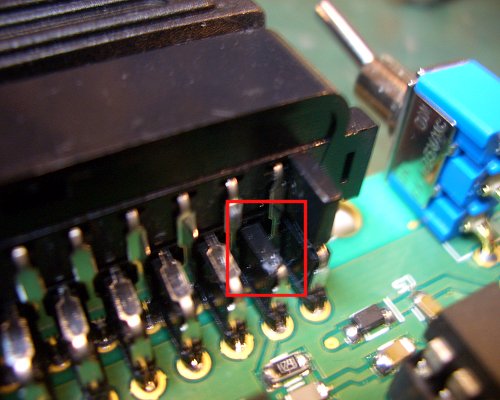

Beheben des Fehlers: Dies geht schnell und einfach, indem Pin 19 der Scartbuchse entfernt wird und Pin 20 mit Pin 19 auf der Platinenunterseite verbunden wird. Dies ist in den 2 folgenden Abbildungen dargestellt.




Fehler 2: Kondensatoren C15, C24 und C33 sind verpolt

Auswirkung: Leichte Abweichung der Spannung der Farbsignale.
Um den Fehler zu beheben einfach die Kondensatoren andersherum einlöten als im Schaltplan dargestellt.


Fehler 3: Vorwiderstand LED (D6) falsch verbunden

Auswirkung: Die Betriebs-LED leuchtet nur schwach und erlischt bei Druck auf Taster S2/Mode ganz. Dies hat jedoch keine funktionalen Auswirkungen auf das TV-Light.

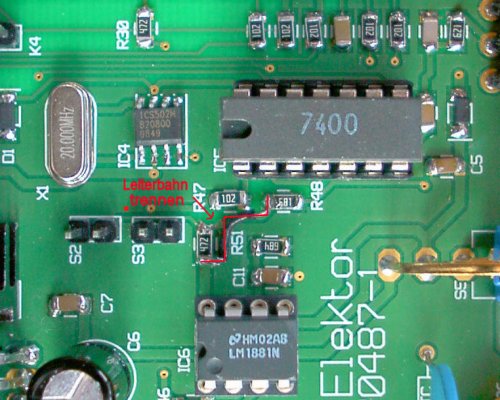

Der Fehler kann behoben werden, indem die Leiterbahn zwischen Vorwiderstand (R48) und R21 durchtrennt wird und dann der Vorwiderstand mit einem kleinen Draht vor R21 angeschlossen wird. Dies ist in der folgenden Abbildung dargestellt.



Da dieser Fehler keine funktionale Auswirkung hat, ist die Korrektur (im Vergleich zu Fehler 1!) optional.


Fehler 4: Pin 8 und 9 von IC 1 sind im Schaltplan vertauscht

Auswirkung: Keine, da die Platine korrekt ist.
